Máy nén khí có vai trò như thế nào trong hệ thống khí nén thì rất nhiều khách hàng đã biết. Tuy nhiên để máy nén khí hoạt động hiệu quả và có tuổi thọ cao, ít phải sửa chữa thì có một yếu tố rất quan trọng đó là khâu thi công và lắp đặt máy nén khí.
Để lắp đặt được máy nén khí đảm bảo tiêu chuẩn kỹ thuật thì chúng ta cần chú ý đến những khâu nào? Trong bài viết này, PSI Việt Nam sẽ chỉ ra cho bạn các yếu tố ảnh hưởng đến khâu lắp đặt máy nén khí cũng như cách lắp đặt máy nén khí đúng chuẩn. .
1. Các yếu tố ảnh hưởng hoạt động máy nén khí
Dưới đây là những yếu tố quan trọng ảnh hưởng đến hoạt động của máy nén khí:
- Nhiệt độ và độ ẩm phòng máy: Nhiệt độ phòng máy đảm bảo dưới 45oC, độ ẩm cao, không gian thoáng mát, diện tích phòng đặt máy nén khí không nên quá nhỏ hẹp hoặc chứa quá nhiều đồ đạc, nên để tầng thấp thuận tiện bảo dưỡng, thay dầu, vệ sinh máy nén khí, giải quyết khi gặp sự cố trong quá trình vận hành đảm bảo yêu cầu nhiệt độ không quá cao, độ ẩm trung bình, không gian thông thoáng để phù hợ với thiết kế đối lưu giữa gió tươi và gió nóng.
- Nền đặt máy nén khí: Phải nền bê tông vững chắc , chú ý vì máy nén khí có khối lượng tương đối cao, nên chú ý khảo sát nền móng trước khi đặt máy tránh bị lún… ảnh hưởng quá trình vận hành máy sau này
- Khoảng cách các thiết bị: Đảm bảo các thiết bị cách nhau một khoảng nhất định khoảng cách tối thiểu 1m không nên để các bộ phận của máy nén khí có khoảng cách quá gần hoặc quá xa sẽ ảnh hưởng đến quy trình vận hành máy nén khí.
- Hệ thống thông gió và làm mát: Lắp đặt hệ thống gió, để giúp thoát gió nóng ra bên ngoài đảm bảo nhiệt độ máy nén khí nhất là thời tiết mùa hè,
Thực chất việc sử dụng máy nén khí có thể đem lại hiệu quả cao, đồng thời đảm bảo tuổi thọ máy và an toàn trong lao động là một vấn đề không quá khó nếu mọi người biết tuân thủ các quy định của nhà sản xuất. Tuy nhiên để đảm bảo hiệu quả thì bạn cần chú ý một số nội dung sau để có những phương an sử dụng máy nén khí một cách hợp lý.
2. Tiêu chuẩn lắp đặt máy nén khí
Thực tế rất khó để bạn tìm kiếm được tiêu chuẩn lắp đặt máy nén khí bởi mỗi loại máy nén khí sẽ có những cách lắp đặt máy nén khí có chút khác nhau. Đồng thời tùy vào từng môi trường ứng dụng lắp đặt khác nhau thì cũng sẽ có cách cài đặt khác. Tuy nhiên nhìn chung về tiêu chuẩn lắp đặt máy nén khí sẽ có những nội dung cơ bản như sau:
2.1 Lắp đặt hệ thống máy nén khí
Khi tiến hành lắp đặt máy nén khí, việc lựa chọn vị trí đặt máy là rất quan trọng và cần chú ý đến các yếu tố như độ khô ráo, thông thoáng và mặt nền vững chắc. Vị trí tối ưu nhất để lắp đặt máy nén khí là ở một không gian riêng biệt, xa khu vực sản xuất nhằm giảm thiểu tiếng ồn và rung lắc ảnh hưởng đến quy trình làm việc.
Khi lựa chọn máy nén khí công nghiệp cho hệ thống, người dùng cần xem xét các tiêu chí dưới đây:
- Lưu lượng khí Máy nén khí nên có lưu lượng lớn hơn khoảng 20-25% so với nhu cầu thực tế để đảm bảo hoạt động ổn định.
- Công suất máy Công suất cần đủ để đáp ứng toàn bộ dây chuyền sản xuất.
- Áp suất làm việc Thường thì mức áp suất nằm trong khoảng 7-10 bar, tuy nhiên nếu hệ thống yêu cầu áp suất cao hơn, cần chọn máy nén khí có áp suất cao để đáp ứng nhu cầu.
2.2. Lắp đặt bình chứa khí trong hệ thống máy nén
Trong quá trình lắp đặt, bình chứa khí có thể được sắp xếp theo 3 phương pháp khác nhau.
- Lắp bình chứa trước máy sấy khí, ngay sau máy nén Phương pháp này giúp máy sấy khí hoạt động hiệu quả hơn bằng cách giảm tải cho máy sấy khi lưu lượng khí ổn định.
- Lắp bình chứa sau máy sấy và bộ lọc Khi bình chứa khí được lắp đặt sau máy sấy, khí nén sẽ có thêm không gian để tiếp tục loại bỏ độ ẩm còn lại, đảm bảo khí khô sạch hơn trước khi vào hệ thống.
- Lắp bình chứa sau bộ lọc khí Phương pháp này giúp bình chứa khí hoạt động như một bộ đệm, giữ áp suất ổn định ngay cả khi nhu cầu sử dụng khí vượt quá khả năng của máy nén, từ đó giảm thiểu nguy cơ hỏng hóc và tiết kiệm thời gian xả ngưng.
2.3 Lắp đặt máy sấy khí
Hiện tại, có hai loại máy sấy khí được sử dụng phổ biến là máy sấy khí hấp thụ và máy sấy khí tác nhân lạnh. Trong số đó, máy sấy khí hấp thụ cung cấp khả năng làm khô khí nén hiệu quả nhất, nhưng chi phí khá cao khiến nó ít được ưa chuộng. Ngược lại, máy sấy khí tác nhân lạnh thích hợp cho những môi trường không yêu cầu độ khô quá cao, được nhiều doanh nghiệp chọn lựa vì giá cả hợp lý.
Quá trình lắp đặt máy sấy khí khá đơn giản, chỉ cần kết nối đường ống từ đầu ra của bộ lọc đến đầu vào của máy sấy.
2.4 Lắp đặt hệ thống lọc khí
Một yếu tố quan trọng khác trong hệ thống khí nén là bộ phận lọc khí. Người dùng cần phải nối ống dẫn từ đầu xả của máy nén khí đến bộ lọc đường ống. Hiện nay có bốn loại bộ lọc đường ống được sử dụng phổ biến:
- Lọc sơ cấp: Gồm một bộ lọc với kích thước 5mm.
- Lọc hai cấp: Bao gồm một bộ lọc thô và một bộ lọc tinh.
- Lọc ba cấp: Gồm một bộ lọc sơ cấp, một bộ lọc thô và một bộ lọc tinh.
- Lọc bốn cấp: Gồm một bộ lọc sơ cấp, một bộ lọc tinh, một bộ lọc thô, và một bộ lọc khử mùi bằng than hoạt tính.
Việc lựa chọn đúng loại bộ lọc sẽ giúp đảm bảo chất lượng khí nén và kéo dài tuổi thọ cho các thiết bị sử dụng khí nén.
3. Quy trình lắp đặt máy nén khí đúng tiêu chuẩn
3.1 Lắp đặt phụ kiện máy nén khí
- Điều đầu tiên mà người dùng cần lưu ý là tiến hành lắp đặt các phụ kiện của máy như chân đế, bánh xe, lọc gió và thay thế nút báo dầu. Việc lắp ráp những bộ phận này sẽ tạo điều kiện cho thiết bị di chuyển một cách nhanh chóng và dễ dàng.
- Đảm bảo lắp ráp đúng cách bộ phận bánh xe và chân đế cho máy nén mini sẽ giúp cải thiện hiệu suất làm việc của máy, đồng thời giảm thiểu tình trạng rung lắc, từ đó đảm bảo sự ổn định của máy khi hoạt động trên mặt đất.
- Lắp đặt bộ phận lọc gió máy nén khí là rất quan trọng trong quá trình sử dụng thiết bị khí nén. Lọc gió thường được gắn ở phần đầu hút khí, có nhiệm vụ giúp thiết bị khí nén sản sinh ra không khí sạch hơn, đồng thời ngăn chặn bụi bẩn ảnh hưởng đến độ bền của máy.
- Đối với loại máy nén khí cầm tay có dầu, sẽ có thêm hệ thống nút báo dầu. Khi sử dụng thiết bị này, người dùng cần tháo phần nhựa trắng và thay thế bằng nút dầu màu vàng để giúp buồng dầu thông thoáng hơn. Còn với dòng máy không dầu, bạn có thể bỏ qua bước này.
3.2 Kết nối các phụ kiện máy nén khí
Sau khi hoàn tất việc lắp đặt các phụ kiện cơ bản của máy, người dùng tiếp tục thực hiện kết nối dây hơi và các thiết bị sử dụng khí với máy.
Máy nén khí thường được trang bị sẵn cút nối nhanh, cút này được sử dụng để kết nối máy nén khí với dây hơi nhằm truyền khí nén từ máy qua dây hơi tới các phụ kiện như súng bơm lốp, súng phun sơn, súng xì khô,…
Phần đầu còn lại của máy nén sẽ được lắp ráp dành cho các thiết bị sử dụng hơi.

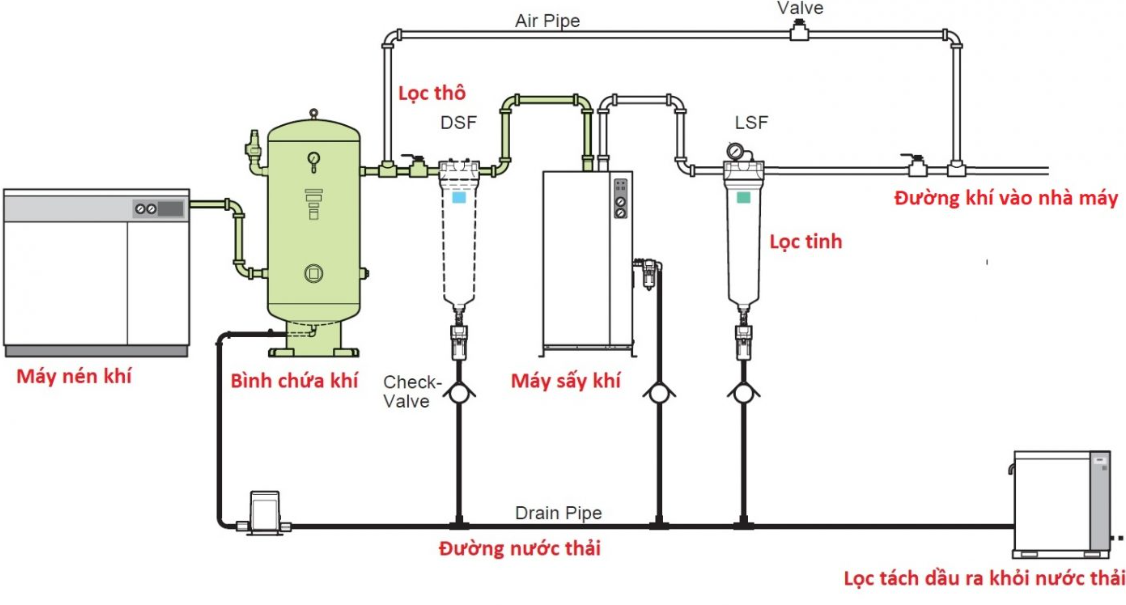

3.3 Sơ đồ lắp đặt máy nén khí
Dưới đây là sơ đồ lắp đặt hệ thống máy nén khí, mời bạn tham khảo:
Lắp đặt theo tỉ lệ 1:1:1:1
Hệ thống này bao gồm một máy nén khí trục vít, một bình chứa khí, một bộ lọc và một máy sấy. Hệ thống này được sử dụng phổ biến trong thực tế, hoạt động dựa trên nguyên lý rằng khí nén sau khi ra khỏi máy nén sẽ được dẫn đến bình chứa khí nén, nơi mà nhiệt độ của khí nén sẽ giảm và hơi nước sẽ được tách ra, từ đó làm giảm tải cho máy sấy khí.
Lắp đặt theo tỉ lệ 2:1:2:2
Tức là hệ thống sẽ được trang bị 2 máy nén, một bình chứa khí, 2 bộ lọc và 2 máy sấy khí. Những hệ thống được lắp ráp như vậy phù hợp với những công việc cần lượng khí lớn hơn, đồng thời tiết kiệm chi phí nhờ chỉ sử dụng một bình lọc cho cả hai máy nén.
Lắp đặt theo tỉ lệ 1:1:1
Tỉ lệ lắp đặt này thích hợp cho các môi trường làm việc khắc nghiệt, nơi mà khí nén có nhiệt độ cao và nhiều hơi nước, ngoài ra phòng đặt máy nén khí cũng khá chật chội, vì vậy cần phải giảm bớt bộ phận lọc khí hoặc lắp đặt ở vị trí khác để kết nối vào hệ thống.
Trong trường hợp này, khí sẽ được chuyển thẳng vào máy sấy để tách hơi nước, giảm nhiệt độ trước khi đi qua bình lọc.
Thứ tự lắp đặt các thiết bị trong hệ thống
Các thiết bị cần được đặt đúng vị trí để đảm bảo chức năng hoạt động và hiệu suất tối ưu. Cần lưu ý nên thiết kế một đường ống Bypass (đường ống dự phòng) cho các thiết bị phụ trợ trong hệ thống khí nén như bộ lọc khí và máy sấy khí, để khi có sự cố xảy ra, chỉ cần khóa van ở hai đầu lại và cho phép dòng khí đi qua đường bypass mà không cần dừng máy trong quá trình bảo trì hoặc sửa chữa.
Chọn kích thước đường ống
Đường ống cần đáp ứng tiêu chuẩn về chất liệu và kích thước để đảm bảo khí lưu thông hiệu quả, duy trì áp suất ổn định ở điểm cuối của ống. Kích thước ống không đạt yêu cầu có thể dẫn đến áp lực cao gần máy nhưng lại thiếu khí ở vị trí cuối. Việc lắp đặt ống không đúng cách sẽ làm cho khí nén không được lọc sạch và có thể bị lẫn nước.
Về chất liệu và kích thước ống dẫn
Ống thép mạ kẽm chịu áp lực khí nén (8 -10 bar) do đó tất cả các ống dẫn khí nên sử dụng ống thép, cần tránh ống nhựa để giảm nguy cơ cháy nổ.
Kích thước ống cần được xác định dựa vào lưu lượng khí nén của máy để chọn lựa phù hợp.
Cách lắp đặt ống dẫn
Đường ống trong khu vực máy móc nên cách mặt đất khoảng 3 – 5 mét. Tránh đi âm dưới đất hoặc trong tường để dễ dàng xử lý khi có sự cố xảy ra.
Nên thiết kế đường ống theo dạng vòng để hạn chế tổn thất áp suất. Đường ống nhánh lấy khí từ đường ống chính cần được lắp đặt ở phía trên của ống (để tránh việc hút nước).
4. Lưu ý khi lắp đặt máy nén khí
Trước khi lắp đặt máy nén khí, bạn cần tham khảo những lưu ý đặc biệt quan trọng dưới đây:
- Chọn một vị trí ký tưởng để lắp đặt máy nén khí khô thoáng, sạch sẽ, ít bụi bẩn, không chịu ảnh hưởng từ nhiệt độ bên ngoài.
- Lắp đặt máy nén khí trục vít đúng tiến trình quy định kỹ thuật, đảm bảo bộ phận nào trước, bộ phận nào sau máy nén khí, bình chứa khí, bình lọc khí, máy sấy khí được kết nối với nhau.
- Lắp đặt nguồn điện riêng cho máy nén khí, sử dụng dây dẫn có kích thước đảm bảo, đáp ứng được công suất hoạt động của máy.
- Trách nhiệm vận hành và điều khiển máy nén khí phải được giao cho người có kinh nghiệm và chuyên môn kỹ thuật.
- Trong khi máy nén khí hoạt động phải theo dõi các thông số theo yêu cầu của nhà sản xuất, đảm bảo nó không vượt quá ngưỡng quy định.
- Sử dụng nguyên liệu dầu trong việc bôi trơn, làm mát và giảm ma sát để máy hoạt động hiệu quả trong quá trình vận hành máy nén khí trục vít.
- Khi sửa chữa hoặc bảo dưỡng máy nén khí cần đảm bảo máy đã nguội và áp lực khí trong hệ thống đươc xả ra hết.
- Khi lắp đặt máy nén khí chú ý kiểm soát lượng sử dụng khí, tránh hiện tượng rò rỉ, Có chế độ bảo dưỡng và kiểm tra đại tu máy nén khí trục vít theo yêu cầu kỹ thuật.
